Delme işlemleriyle uğraşırken sondaj borusu muhafazasının düzlüğü büyük önem taşır. Uzun süredir devam eden bir Sondaj Borusu Muhafaza tedarikçisi olarak, bu bileşenlerin düzgünlüğünün bir sondaj projesinin genel başarısı üzerindeki önemli etkisine ilk elden tanık oldum. Bu blogda sondaj borusu gövdesinin düzlüğünün nasıl ölçüleceğine ve bunun neden bu kadar önemli olduğuna dair derinlemesine bilgiler paylaşacağım.
Doğruluk Neden Önemlidir
Ölçüm tekniklerine geçmeden önce, sondaj borusu muhafazasının düzlüğünün neden tartışılamaz olduğunu anlamak çok önemlidir. Düz bir sondaj borusu muhafazası düzgün ve verimli delme sağlar. Muhafaza ile sondaj deliği duvarı arasındaki sürtünmenin azaltılmasına yardımcı olur ve bu da muhafazanın kendisindeki aşınma ve yıpranmayı en aza indirir. Gövde düz olduğunda delme kuvvetlerini daha iyi aktarabilir ve doğru delik yönü ve derinlik kontrolüne olanak tanır.
Bunun aksine, bükülmüş veya yanlış hizalanmış bir sondaj borusu muhafazası çok sayıda soruna yol açabilir. Muhafaza bağlantılarının erken aşınmasına neden olabilir, sondaj deliğine sıkışma riskini artırabilir ve hatta hatalı sondaj sonuçlarına neden olabilir. Tüm bu sorunlar, daha fazla aksama süresine, daha yüksek bakım maliyetlerine ve tüm sondaj projesinin potansiyel olarak kaybedilmesine neden olabilir.
Görsel Muayene
Sondaj borusu gövdesinin düzlüğünü ölçmenin ilk ve en temel yöntemi görsel incelemedir. Bu, bariz kıvrımları veya kıvrımları tanımlamanın hızlı ve basit bir yoludur. Görsel inceleme yapmak için sondaj borusu muhafazasını düz bir yüzeye yerleştirin. Muhafazanın uzunluğu boyunca yürüyün ve düz bir çizgiden gözle görülür herhangi bir sapma olup olmadığına bakın. Ayrıca uzun bir metal çubuk gibi bir düz kenar da kullanabilir ve bunu kasanın yanına yerleştirebilirsiniz. Düz kenar ile kasa arasında boşluklar varsa bu kasanın eğilmiş olabileceğini gösterir.
Ancak görsel incelemenin sınırlamaları vardır. Yalnızca nispeten büyük ve belirgin kıvrımları algılayabilir. Delme performansı üzerinde hala önemli bir etkiye sahip olabilecek daha küçük sapmalar fark edilmeyebilir. Bu nedenle, ilk tarama yöntemi olarak görsel inceleme kullanılmalı, ardından daha hassas ölçüm teknikleri uygulanmalıdır.
Çekme ve Sarkma Ölçümü
Diğer bir yöntem ise sondaj borusu muhafazasının çekilmesi ve sarkmanın ölçülmesidir. Bunu yapmak için sondaj borusu muhafazasını genellikle uçlardan olmak üzere iki noktaya asmanız gerekir. Asma noktaları arasındaki mesafe daha sonraki hesaplamalarda kullanılacağından dikkatli bir şekilde ölçülmelidir.
Muhafaza askıya alındıktan sonra kendi ağırlığı altında sarkacaktır. Maksimum sarkmayı iki askı noktası arasındaki orta noktada ölçün. Fizik ilkelerini kullanarak bu sarkma ölçümünden doğrusallık tahmin edilebilir. Aynı uzunluk ve ağırlığa sahip düz bir boru için sarkma beklenen değerden büyükse, muhafaza bükülebilir.
Bu yöntem görsel incelemeden daha doğrudur ancak yine de bazı hatalara açıktır. Ağırlığın gövde boyunca eşit olmayan dağılımı, malzemenin esnekliği ve sarkma ölçümünün doğruluğu gibi faktörlerin tümü sonuçları etkileyebilir.
Lazer Ölçümü
Lazer ölçümü, sondaj borusu gövdesinin düzlüğünü ölçmek için en doğru yöntemlerden biridir. Lazer tabanlı bir doğrusallık ölçüm sistemi tipik olarak bir lazer yayıcı ve bir alıcıdan oluşur. Lazer yayıcı, sondaj borusu muhafazasının uzunluğu boyunca düz bir lazer ışını yansıtır. Alıcı daha sonra lazer ışınının mahfaza boyunca çeşitli noktalardaki konumunu ölçer.
Kasa yavaşça döndürüldüğünden sistem, kasa yüzeyinin düz lazer ışınından sapmaları hakkında veri toplayabilir. Bu verileri işlemek ve kasanın düzgünlüğü hakkında ayrıntılı bir rapor oluşturmak için gelişmiş yazılım kullanılır. Rapor, maksimum sapma, sapmanın konumu ve genel doğruluk derecesi gibi bilgileri içerebilir.
Lazer ölçümün avantajı yüksek doğruluğudur. Gövdenin düzlüğündeki çok küçük sapmaları tespit ederek sondaj operasyonlarında yalnızca yüksek kaliteli gövdelerin kullanılmasını sağlar. Ancak lazer ölçüm sistemleri oldukça pahalı olabilir ve doğru sonuçlar elde etmek için eğitimli operatörlere ihtiyaç duyarlar.
Eddy - Güncel Test
Girdap akımları testi, sondaj borusu muhafazasının düzlüğünü ölçmek için kullanılan başka bir tahribatsız yöntemdir. Bu yöntem elektromanyetik indüksiyon prensibine dayanmaktadır. Sondaj borusu muhafazasının yüzeyine yakın bir yere yerleştirilen bir bobinden alternatif bir akım geçtiğinde, alternatif bir manyetik alan oluşturulur.
Eğer kasa düzse, manyetik alan kasayla öngörülebilir bir şekilde etkileşime girecektir. Ancak kasada bir bükülme veya kusur varsa, manyetik alanda bir değişikliğe neden olur ve bu, girdap akımı sensörü tarafından tespit edilebilir. Sensör daha sonra manyetik alandaki değişiklikleri bir elektrik sinyaline dönüştürür ve bu sinyal, kasanın düzlüğünü belirlemek için analiz edilebilir.
Girdap akımları testi, kasanın düzlüğünü etkileyebilecek hem yüzey hem de yüzeye yakın kusurların tespit edilmesinde faydalıdır. Nispeten hızlı bir yöntemdir ve yerinde incelemeler için kullanılabilir. Bununla birlikte, girdap akımı testinin doğruluğu, kaplama malzemesinin özellikleri, yakındaki diğer metalik nesnelerin varlığı ve test ekipmanının kalibrasyonu gibi faktörlerden etkilenebilir.
Düzenli Denetim ve Bakım
Sondaj Borusu Muhafazası tedarikçisi olarak, muhafazaların her zaman düzenli olarak incelenmesini ve bakımını yapmanızı öneririm. Doğrusallık ölçümü, özellikle zorlu bir sondaj ortamında bir muhafaza kullanıldıktan sonra periyodik olarak yapılmalıdır. Düzlük sorunlarını erken tespit edip düzelterek daha ciddi sorunlardan kaçınabilirsiniz.
Doğruluk ölçümüne ek olarak, duvarın kalınlığı, bağlantıların bütünlüğü ve korozyon varlığı gibi kasanın durumunun diğer yönleri de incelenmelidir. Temizleme, yağlama ve uygun bir ortamda saklama dahil olmak üzere uygun bakım, sondaj borusu muhafazasının düzlüğünün ve genel performansının korunmasına da yardımcı olabilir.
Kalite Güvencesi
Şirketimizde kalite güvencesini çok ciddiye alıyoruz. HerSondaj Borusu MuhafazasıTesisimizden ayrılan parçalar yukarıda belirtilen yöntemlerin bir kombinasyonu kullanılarak sıkı bir doğruluk testine tabi tutulur. Bu, müşterilerimizin yalnızca en yüksek kalitede ürünleri almasını sağlar.

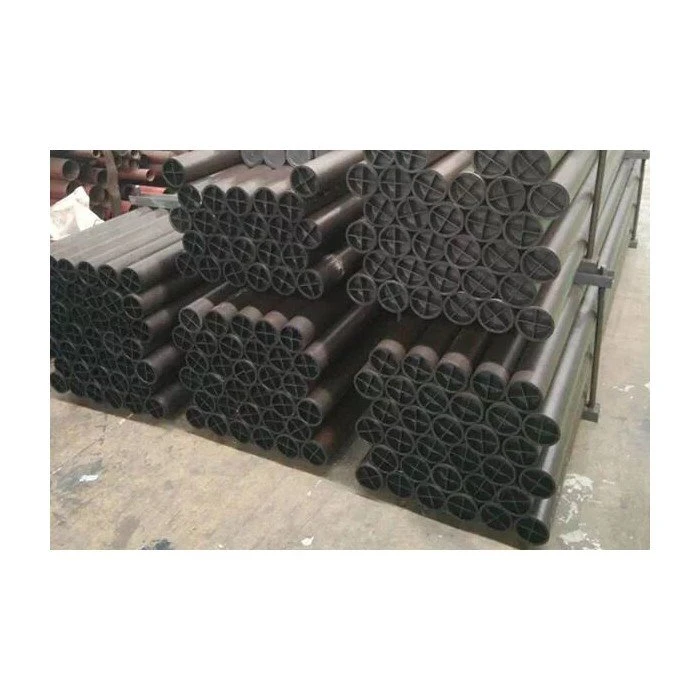

Ayrıca geniş bir yelpazede sunuyoruzAW BW NW HW PW Muhafaza BorusuFarklı sondaj projelerinin farklı ihtiyaçlarını karşılamak için. Bilgili ekibimiz, özel gereksinimleriniz için hangi kasa tipinin en uygun olduğu konusunda teknik destek ve tavsiye sağlamak için her zaman hazırdır.
Çözüm
Sondaj borusu muhafazasının düzlüğünün ölçülmesi, herhangi bir sondaj işleminin başarısını sağlamanın kritik bir parçasıdır. İster görsel inceleme, tel çekme ve sarkma ölçümü, lazer ölçümü veya girdap akımı testi kullanıyor olun, gereken doğruluk düzeyine ve mevcut kaynaklara göre doğru yöntemi seçmek önemlidir.
Sondaj Borusu Muhafazası tedarikçisi olarak, yüksek kaliteli ürünler ve güvenilir teknik destek sağlamaya kararlıyım. Sondaj borusu muhafazası pazarındaysanız veya doğrusallık ölçümü veya diğer ilgili konularla ilgili sorularınız varsa, ayrıntılı bir tartışma için bizimle iletişime geçmenizi öneririm. Sondaj projeleriniz için en iyi ürünleri seçmenize ve uzun vadeli performanslarını güvence altına almanıza yardımcı olmak için buradayız.
Referanslar
- ASME Kazan ve Basınçlı Kap Kodu, Bölüm V: Tahribatsız Muayene
- Sondaj borusu ve muhafazaya yönelik API (Amerikan Petrol Enstitüsü) standartları
- Büyük test ekipmanı üreticilerinin tahribatsız muayene yöntemlerine ilişkin teknik literatürü.
