Petrol ve gaz arama ve jeolojik sondaj endüstrilerinde PDC (Çok Kristalli Elmas Kompakt) karot uçları büyük önem taşır. Özel bir PDC karot ucu tedarikçisi olarak, bu araçların önemine ilk elden tanık oldum. Farklı PDC göbekli uç modellerinin kesme verimliliği karşılaştırmasına girmeden önce, PDC göbekli uçların temel prensiplerini anlamak çok önemlidir.
PDC karot uçları, çok kristalli elmas kompakt kesicilerin üstün sertliğinden ve aşınma direncinden yararlanır. Bu kesiciler tipik olarak bir tungsten karbür alt tabakaya bağlanmış bir sentetik elmas tabakasından oluşur. PDC kesiciler ile kaya oluşumu arasındaki etkileşim, ucun kesme performansının anahtarıdır. Basınç altında dönerken, keskin PDC kesiciler kayayı ezip keserek bir karot numunesinin çıkarılmasını sağlar.
Kesim Verimini Etkileyen Faktörler
PDC karot uçlarının kesme verimliliğini çok sayıda faktör etkiler ve bunların anlaşılması, farklı modelleri karşılaştırmak için hayati önem taşır.
- Kaya Oluşumu: Kumtaşı, kireçtaşı, şeyl ve granit gibi farklı kaya türleri benzersiz zorluklar sunar. Granit gibi sert kayalar, yoğun aşınmaya dayanacak şekilde daha yüksek elmas derecesine ve sağlam tasarıma sahip PDC karot uçları gerektirir. Bunun aksine, şeyl gibi daha yumuşak kayalar daha agresif kesme parametrelerine izin verir ve uçlar daha keskin kesici profillerle tasarlanabilir.
- Kesici Tasarımı: PDC kesicilerin uç yüzeyindeki şekli, boyutu ve düzeni kesme verimliliğini önemli ölçüde etkiler. Örneğin, daha büyük kesiciler daha yüksek yüklere dayanabilir ve sert kaya oluşumları için daha uygundur; daha küçük ve daha yoğun şekilde düzenlenmiş kesiciler ise daha ince bir kesme işlemi sağlar ve yumuşak ila orta sert kayalarda daha verimlidir.
- Bit Gövde Geometrisi: Kantarma gövdesinin genel şekli, su yolları ve hurda yarıkları da dahil olmak üzere kaya kesimlerinin kaldırılmasını etkiler. Su yollarından iyi bir sıvı akışı, kesicilerin soğutulmasına ve kesilenlerin taşınmasına yardımcı olarak, kesme verimliliğini azaltabilecek yeniden kesmeyi ve aşırı ısınmayı önler.
- Dönme Hızı ve Bit Ağırlığı: Dönüş hızının ve uca uygulanan ağırlığın optimize edilmesi çok önemlidir. Çok düşük bir dönüş hızı, yetersiz kesme işlemine neden olabilirken aşırı hız, kesicinin erken aşınmasına neden olabilir. Benzer şekilde, uç üzerindeki uygunsuz ağırlık, düzensiz kesmeye ve hatta ucun hasar görmesine neden olabilir.
Farklı PDC Çekirdek Uç Modellerinin Karşılaştırılması
Şimdi birkaç yaygın PDC karot ucu modelinin kesme verimliliği karşılaştırmasına bakalım.
- Standart PDC Çekirdek Uçları: Bunlar, çok çeşitli kaya oluşumlarına uygun, en sık kullanılan modellerdir. Tipik olarak dengeli bir kesici tasarımına ve uç gövdesi geometrisine sahiptirler. Yumuşak ila orta sert kayalarda, standart PDC karot uçları nispeten yüksek kesme hızlarına ulaşabilir. Ancak aşırı sert veya aşındırıcı formasyonlarda kesici aşınma nedeniyle kesme verimleri düşebilir. Örneğin, orta derecede aşındırıcı bir kumtaşı oluşumunda sondaj yaparken, standart bir PDC karot ucu, belirli uç parametrelerine ve delme koşullarına bağlı olarak saatte yaklaşık 3 - 5 metrelik sabit bir kesme hızını koruyabilir.
- Gelişmiş Kesici PDC Çekirdek Uçları: Bu uçlar, geliştirilmiş aşınma direnci ve kesme performansına sahip gelişmiş PDC kesicilerle tasarlanmıştır. Geliştirilmiş kesiciler, özellikle sert kaya ortamlarında keskinliğini daha uzun süre koruyabilir. Sert bir granit oluşumunda, gelişmiş bir kesici PDC karotlu matkap saatte 2 - 3 metrelik bir kesme hızına ulaşabilir; bu, aynı koşullardaki standart bir matkaptan önemli ölçüde daha iyidir. Bunun nedeni, geliştirilmiş kesicilerin yüksek basınca ve yüksek aşınma kuvvetlerine direnebilmesi ve daha tutarlı bir kesime olanak sağlamasıdır.
- Özel Geometri PDC Çekirdek Uçları: Bu kategori, kademeli veya parabolik şekiller gibi benzersiz bit gövdesi geometrilerine sahip bitleri içerir. Bu geometriler sıvı akışını ve kesme verimliliğini artırmak için tasarlanmıştır. Özel geometrili PDC karot uçları, yumuşak ila orta sert kayalardaki kesikleri hızlı bir şekilde temizleyebilir, kesiklerin paketlenme olasılığını azaltır ve genel delme hızını artırır. Bir şeyl oluşumunda, özel geometrili PDC karot ucu, etkili kırıntı giderme mekanizması sayesinde saatte 5 - 7 metrelik bir kesme hızına ulaşabilir.
Diğer Karot Uç Tipleriyle Karşılaştırma
Kesim verimliliği açısından PDC karot uçlarını diğer tip karot uçlarıyla karşılaştırmak da faydalıdır.

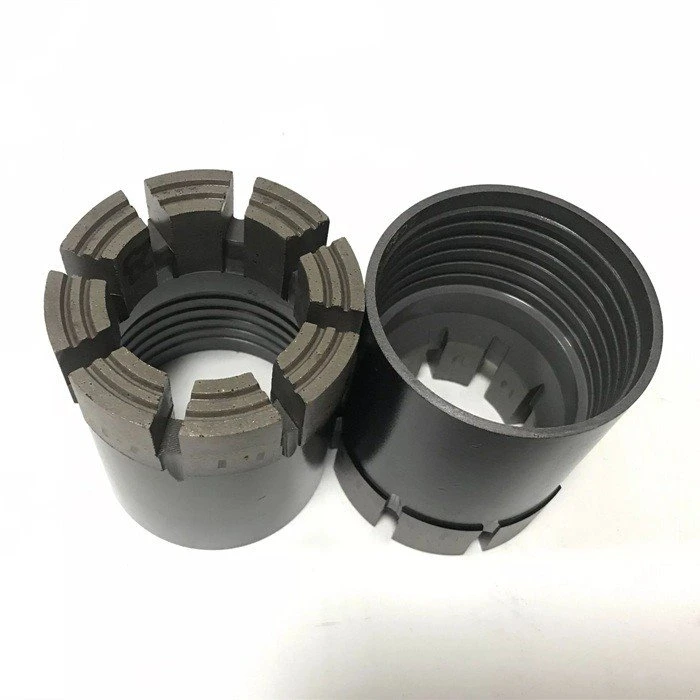

- NQ Elmas Karot Uçları: NQ elmas karot uçları jeolojik araştırmalarda yaygın olarak kullanılmaktadır. Kesme elemanı olarak doğal veya sentetik elmaslar kullanırlar. Nispeten yumuşak ila orta sert kaya oluşumlarında, PDC karot uçları genellikle NQ elmas karot uçlarından daha yüksek bir kesme verimliliğine sahiptir çünkü PDC kesiciler daha agresif bir kesme eylemi sağlar. Bununla birlikte, bazı aşırı sert ve kırılgan kaya oluşumlarında NQ elmas karot uçları, daha az çekirdek kırılma riskiyle daha kararlı ve doğru bir karot numunesi üretebildikleri için daha iyi performans gösterebilir.
- Emprenyeli Elmas Çekirdekli Matkap Uçları: Emprenyeli elmas karotlu matkap uçları, bit matrisine gömülü elmaslara sahiptir. Bu uçlar geniş bir kaya sertliği aralığı için uygundur. Sert ve aşındırıcı kayalarda, emprenye edilmiş elmas karotlu matkap uçları nispeten sabit bir kesme hızını koruyabilir. Ancak PDC karot uçları, kesicileri kayayı hızlı bir şekilde kesebildiğinden, daha yumuşak kaya oluşumlarında daha verimli olma eğilimindedir. Örneğin, bir kireçtaşı oluşumunda, bir PDC karot ucu, emprenye edilmiş elmas karotlu matkap ucuna göre iki kata kadar daha hızlı kesebilir.
- Kablolu Emdirilmiş Elmas Çekirdekli Matkap Ucu: Bu uçlar, sondaj dizisinin tamamını çıkarmadan hızlı karot alımına olanak tanıyan kablolu karot alma sistemleri için tasarlanmıştır. Kablolu emprenyeli elmas karotlu matkap uçları hızlı karot çıkarma avantajı sunarken, yumuşak ila orta sert kaya oluşumlarında kesme verimlilikleri genellikle PDC karotlu matkaplardan daha düşüktür. PDC çekirdek uçları daha yüksek penetrasyon oranlarına ulaşabilir, bu da onları zamanın önemli olduğu projeler için daha uygun hale getirir.
Gerçek Dünya Uygulamaları ve Örnek Olay Çalışmaları
Sedimanter bir havzada yakın zamanda yapılan bir petrol arama projesinde farklı PDC karot ucu modelleri test edildi. Standart PDC karot ucu başlangıçta bir kumtaşı katmanında kullanıldı. Saatte ortalama 4 metre kesme hızına ulaştı. Sondaj daha sert bir kireçtaşı bölümüne doğru ilerledikçe, gelişmiş kesici PDC karot ucu devreye alındı. Kesme hızı saatte yaklaşık 3 metreye yükseldi; bu, aynı kireçtaşı bölümündeki standart ucun performansıyla karşılaştırıldığında önemli bir gelişmeydi.
Şeyl ve granit de dahil olmak üzere çok sayıda kaya türünün bulunduğu dağlık bir alanda yapılan jeolojik araştırmada, özel geometrili PDC karot uçları mükemmel uyarlanabilirlik gösterdi. Şeyl katmanında saatte 6 metreye kadar kesme hızı elde edildi ve granit katmanda optimize edilmiş sondaj parametreleriyle eşleştirildikten sonra kesme hızı hala saatte yaklaşık 2 metreye ulaştı.
Çözüm
PDC karot uçlarının kesme verimliliği modele, kaya oluşumuna ve delme parametrelerine bağlı olarak önemli ölçüde değişir. Bir PDC karot ucu tedarikçisi olarak, müşterilere kendi özel projeleri için en uygun ucu sağlama ihtiyacını anlıyorum. İster genel amaçlı delme için standart bir PDC karot ucu, ister sert kaya oluşumları için geliştirilmiş bir kesici uç, ister kırıntıların verimli bir şekilde çıkarılması için özel bir geometri ucu olsun, ihtiyaçlarınızı karşılayacak kapsamlı bir ürün portföyümüz var.
Petrol ve gaz arama, jeolojik sondaj veya diğer ilgili projelerle ilgileniyorsanız ve yüksek performanslı PDC karot uçları arıyorsanız, bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınızı tartışmak, teknik destek sağlamak ve en uygun çözümleri sunmak için buradayız. Tedarik ve müzakere sürecini başlatmak için bugün bizimle iletişime geçin ve sondaj operasyonlarınızda daha fazla verimlilik elde etmek için birlikte çalışalım.
Referanslar
- Smith, JD (2018). Sondaj Teknolojisi El Kitabı. Elsevier.
- Brown, RA (2020). Çekirdek Uç Tasarımındaki Gelişmeler. Petrol Mühendisliği Dergisi.
- Yeşil, LM (2019). Sondaj İşlemlerinde Kaya Mekaniği. Springer.
